Hai sentito parlare di fili trapezoidali?

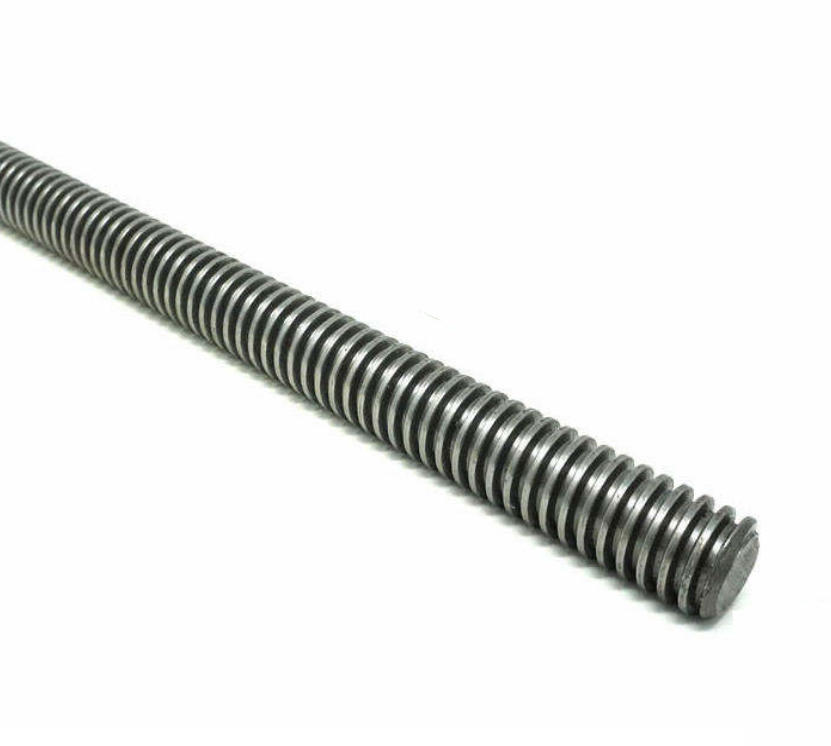

Le filettature trapezoidali hanno profilo di filettatura trapezoidale isoscele. Hanno una profondità di filettatura maggiore e una superficie di contatto più ampia rispetto alle normali filettature per macchine, con conseguente maggiore resistenza al taglio e alla flessione, rendendoli adatti a pezzi soggetti a carichi elevati. A causa della maggiore superficie di contatto, le filettature trapezoidali hanno una pressione inferiore per unità di area, rendendole più resistenti all'usura.

Standard internazionale (ISO): segue ISO 2904-1977, angolo della filettatura 30°, passo diviso in grossolano (ad esempio Tr40×7) e fine (ad esempio Tr40×3), tolleranze della filettatura 5H, 6H, 7H (filettature interne) e 5g, 6g, 7g (filettature esterne).

Standard americano (ACME): ANSI B1.5-1997, angolo della filettatura 29°, inclusa filettatura ACME e filettatura Stub ACME.

Standard tedesco (DIN): DIN 103-1998 è compatibile con gli standard ISO, angolo della filettatura 30°. Dadi e bulloni con filettatura trapezoidale, spesso realizzati in acciaio legato ad alta resistenza, sono componenti fondamentali delle viti di macchine utensili, delle apparecchiature di sollevamento e dei cilindri idraulici e sono ampiamente utilizzati nei seguenti campi:

1. Sistemi di trasmissione di macchine utensili: viti e chiocciole;

2. Attrezzature di sollevamento e sollevamento: martinetti, ascensori;

3. Presse e sistemi idraulici: presse, macchine per stampaggio a iniezione;

4. Macchine edili e di ingegneria: viti di regolazione per ponteggi, betoniere;

5. Automobili e veicoli: sistemi di sterzo, sistemi di sospensione.
