Come dovrebbero essere utilizzati bulloni e dadi per le connessioni permanenti?

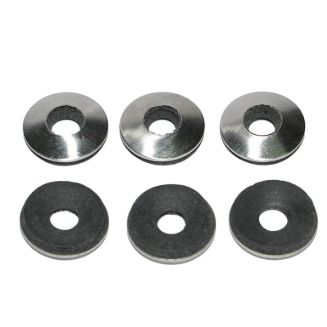

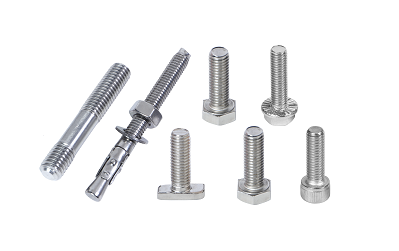

Jiaxing Aoke produce una gamma completa dibulloni, noci, e varirondelle. Disponiamo di rondelle piatte, rondelle elastiche, rondelle di sicurezza e rondelle quadrate per soddisfare tutte le specifiche di assemblaggio per il cablaggio elettrico, il montaggio di apparecchiature e l'installazione di hardware in ferro. Produciamo componenti zincati a caldo, in acciaio inossidabile e ad alta resistenza in una varietà di materiali per soddisfare le vostre esigenze. I fili sono lavorati con precisione per evitare che i fili si strappino o si strappino durante il serraggio. Possiamo fornire set completi secondo le specifiche di costruzione, eliminando il fastidio di acquistare e coordinare i singoli componenti.（Le seguenti immagini mostrano solo una selezione dei nostri prodotti）

Quando vengono utilizzati bulloni standard per connessioni permanenti, devono soddisfare i seguenti requisiti:

1. Per le connessioni bullonate generali, è necessario posizionare rondelle piatte sia sotto la testa del bullone che sotto il dado per aumentare la superficie di appoggio.

2. Le rondelle piatte devono essere posizionate sia sulla testa del bullone che sul lato del dado. In generale, non si devono posizionare più di due rondelle piatte sul lato della testa del bullone e non più di una rondella piatta sul lato del dado.

3. Per i bulloni progettati per impedire l'allentamento e i bulloni di ancoraggio, è necessario utilizzare dadi con dispositivi anti-allentamento o rondelle elastiche. Le rondelle elastiche devono essere posizionate sul lato del dado.

4. Per le connessioni bullonate soggette a carichi dinamici o in posizioni critiche, le rondelle elastiche devono essere installate in conformità ai requisiti di progettazione; le rondelle elastiche devono essere posizionate sul lato del dado.

5. Quando si collegano travi a I o sezioni di canale utilizzando un giunto smussato, devono essere utilizzate rondelle smussate per garantire che le superfici di appoggio della testa del dado e del bullone siano perpendicolari al gambo.

Requisiti per le posizioni di installazione dei bulloni

Collegamenti elettrici

I collegamenti del cablaggio primario esterno devono utilizzare bulloni zincati a caldo. I bulloni devono essere dotati di rondelle piane e rondelle elastiche. Dopo il serraggio, il bullone dovrebbe sporgere di 2 o 3 filetti.

Ogni bullone deve essere accoppiato con due rondelle piatte, una rondella elastica e un dado.

Durante l'installazione, posizionare una rondella piatta sul lato della testa del bullone e una rondella piatta e una rondella elastica sul lato del dado, con la rondella elastica contro il dado.

Montaggio di apparecchiature elettriche

Quando si fissano i trasformatori o le basi della scatola di distribuzione ai raccordi in ferro utilizzando l'acciaio per canali con bulloni asolati, ciascun bullone deve essere accoppiato con un dado, una rondella scanalata e una rondella piatta.

Quando si fissa utilizzando l'acciaio per canali con bulloni piatti, ciascun bullone deve essere accoppiato con due rondelle piatte, una rondella elastica e un dado.

Durante l'installazione, posizionare una rondella piatta sul lato della testa del bullone e una rondella piatta e una rondella elastica sul lato del dado, con la rondella elastica contro il dado.

Per il collegamento di sezionatori, fusibili e scaricatori di sovratensione ai raccordi in ferro, utilizzare, in linea di principio, i bulloni di montaggio forniti dal produttore dell'apparecchiatura.

Raccordi fissi in ferro

Quando i fori dei bulloni nei raccordi in ferro sono rotondi, ciascun bullone è accoppiato con un dado e due rondelle piatte. Quando i fori dei bulloni sono scanalati, ciascun bullone è accoppiato con un dado e due rondelle quadrate. Durante l'installazione, posizionare una rondella piatta (o rondella quadrata) sia sul lato della testa del bullone che sul lato del dado.

Quando si utilizzano bulloni a doppia estremità per raccordi in ferro, ciascuna estremità del bullone deve essere dotata di un dado e di una rondella piatta (o rondella quadrata).

Per le connessioni bullonate sulle superfici inclinate delle flange dei profilati in acciaio e delle travi a I, utilizzare quando possibile rondelle coniche per garantire che le superfici di supporto del dado e della testa del bullone siano perpendicolari al gambo.

Requisiti di filettatura dei bulloni

1. Per strutture tridimensionali:

Orizzontalmente: dall'interno verso l'esterno; verticalmente: dal basso verso l'alto.

2. Per strutture bidimensionali:

Direzione lungo la linea: per componenti bifacciali, dall'interno verso l'esterno; per componenti unilaterali, dal lato alimentazione o in direzione uniforme; direzione trasversale: su entrambi i lati, dall'interno verso l'esterno; al centro, da sinistra a destra (rivolto verso il lato ricevente energia) o in direzione uniforme; verticalmente: dal basso verso l'alto.

3. Strutture planari della piattaforma del trasformatore:

Utilizzando i terminali ad alta e bassa tensione del trasformatore come punti di riferimento, instradare dal terminale a bassa tensione verso il terminale ad alta tensione; utilizzando il trasformatore e il palo della luce come punti di riferimento, eseguire il percorso dal lato del trasformatore verso il lato del palo della luce (dall'interno verso l'esterno).

Requisiti di serraggio dei bulloni

I bulloni di collegamento devono essere serrati uno per uno. Se si riscontrano filettature rovinate sul bullone o sul dado o bordi usurati sul dado che provocano lo slittamento della chiave, il bullone e il dado devono essere sostituiti.

Assemblaggio del bullone

• Prima del montaggio, ispezionare visivamente i bulloni, i dadi e i fori filettati delle parti da unire. Dovrebbero essere esenti da ammaccature o graffi e rispettare le specifiche del disegno.
• Durante il montaggio, non danneggiare la parte filettata del bullone.
• Le rondelle sulla testa del bullone e sulla faccia finale del dado devono essere in contatto uniforme con la superficie della parte fissata; non devono essere inclinati e non è consentito colpire con un martello per forzare il contatto tra le due superfici. Il gambo del bullone non deve presentare flessioni o deformazioni.
• Le parti da collegare devono essere compresse uniformemente, combaciare saldamente tra loro ed essere fissate saldamente.
• Durante il serraggio di bulloni e dadi è severamente vietato l'uso di chiavi non idonee.
• Quando si assemblano bulloni e viti, serrarli a mano di più di 2 o 3 passi di filettatura prima di utilizzare una chiave o un utensile elettrico per serrarli completamente.
• Durante l'assemblaggio di bulloni e dadi, fare attenzione a proteggere la finitura della vernice, la placcatura e le teste dei bulloni e dei dadi sulle parti collegate; questi non devono essere danneggiati.
• Dopo aver serrato il dado, la testa del bullone dovrebbe sporgere di 2-3 passi di filettatura oltre la faccia finale del dado; sia il dado che la rondella devono essere rivolti verso il componente collegato con il loro lato opposto.
• Dopo aver serrato i bulloni, applicare un segno di vernice; il segno è tipicamente un punto rosso applicato nel punto di contatto tra il bullone e il dado. Il colore può variare a seconda dell'applicazione, ma deve essere chiaramente distinguibile.
